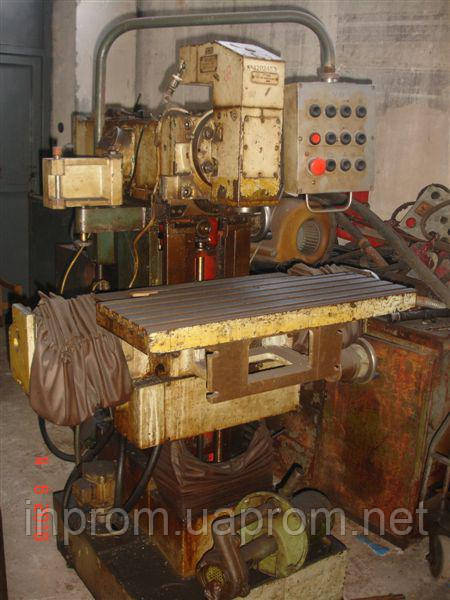

Верстат фрезерний широкоуніверсальний 6720В, 1984г

6720 В — Станок фрезерний інструментальний широкоуніверсальний 1984 г випуску. Верстат вимкнений, зберігається в цеху, комплектний.

Технічні характеристики:

Станки моделі 6720В призначені для оброблення деталей у системі прямокутних координат за заданою програмою. Наявність горизонтального та вертикального шпинделей, а також великої кількості приладдя, дає змогу проводити на верстаті фрезерування, свердління, розточування, з'єднання, нарізування у різних площинах у широкому діапазоні режимів різання.

Граничні розміри встановлюваної заготовки на горизонтальному столі, мм (довжина х ширина х висота) 700 х 200 х 300
Розміри робочої поверхні основного вертикального столу, мм 280 х 600
Найбільші розміри оброблюваних з одним встановлення зовнішніх поверхонь, мм (довжина х ширина х висота) 300 х 230 х 300
Найбільша маса встановлюваної заготовки, кг 300

Найбільша переміщення основного вертикального столу

Поздовжнє 320 мм
Вертикальне 320 мм

Найбільша поперечна переміщення шпиндельної бабки, мм 250
Кут повороту вертикальної головки, град. +/-90
Кількість керованих осей координат 3
Грани частот обертання горизонтального та вертикального шпинделей, хв-1 40...2240

Грани робочих поач основного вертикального столу та шпиндельної бабки

М/с 0,00017…0,017
Мм/хв 10...1000

Межі швидкостей швидких (установлювальних) переміщень основного вертикального столу та шпиндельної бабки,

М/с 0,02…0,03
Мм/хв 1200...1800

Найбільший крутний момент у шпинделі, кНм 0,2
Потужність приводу головного руху, кВт 2,2
Сумарна потужність встановлених на верстаті електродвигунів, кВт 3,31
Габаритні розміри верстата (довжина х ширина х висота), мм 3700 х 1975 х 1580
Маса станка, кг 1470
